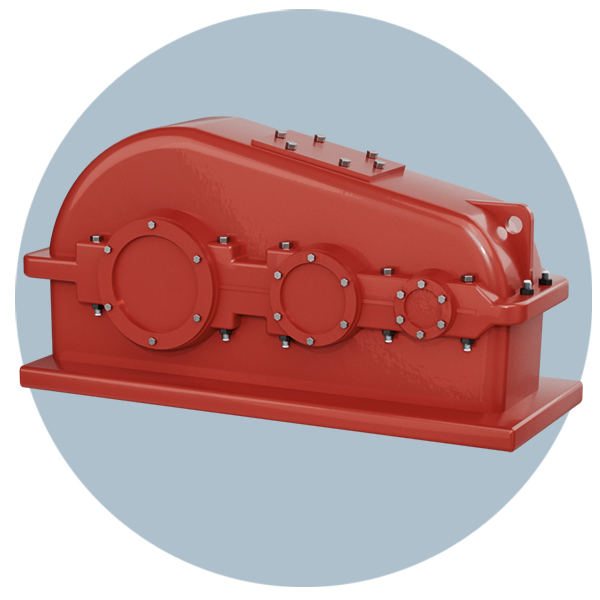

Редуктор дражный

Дражный редуктор как основа бесперебойной работы обогатительного оборудования

Выбор дражного редуктора для горно-металлургического предприятия - это в первую очередь решение задачи по обеспечению стабильного крутящего момента на тихоходном валу в условиях непрерывного цикла, переменных нагрузок и высокой влажности. Ключевая проблема, с которой сталкиваются главные механики и специалисты по снабжению, заключается не столько в поиске агрегата с формально подходящим передаточным числом, сколько в необходимости подобрать узел, исключающий аварийные остановки черпаковой цепи при пиковых нагрузках на забое. Когда многочерпаковая драга работает в тяжелых породах, любое заклинивание или усталостное разрушение зубчатой передачи означает не плановый ремонт, а простой, стоимость которого может превышать цену самого редуктора в десятки раз.

Именно поэтому мы рассматриваем дражный редуктор не как отдельный товар, а как интегральную часть привода, от которой зависит рентабельность добычи драгоценных металлов. Требуется учесть массу факторов: от химического состава закаленного слоя зубьев до способа подачи смазки в подшипники верхнего черпакового барабана. При этом современный рынок предлагает множество модификаций, и сделать правильный выбор без понимания физического смысла заложенных параметров практически невозможно.

Физический смысл номинального крутящего момента в дражном редукторе

Номинальный крутящий момент в дражном редукторе - это не просто цифра в каталоге, а производная от сопротивления породы внедрению черпаков. Когда говорят о значении, скажем, 80 000 Н·м на выходном валу, имеют в виду способность агрегата преодолевать пиковое усилие, возникающее при входе ковша в забой с крупными валунами. Если момент, передаваемый зубчатыми парами, окажется недостаточным, мы столкнемся не с плавной остановкой, а с разрушительным проскоком предохранительной муфты или, что еще хуже, с выкрашиванием цементированного слоя на рабочих поверхностях.

Запас по моменту в дражном редукторе связан напрямую с категорией прочности разрабатываемых грунтов. Для тяжелых глин с включением галечника необходим коэффициент запаса не ниже 1,5 относительно статического момента сопротивления - это правило выведено многолетней практикой эксплуатации драг на Урале и в Сибири. Меньший запас ведет к прогрессирующему износу подшипников главной передачи, поскольку макрогеометрия пятна контакта при недостаточной жесткости корпуса искажается, смещая нагрузку на край зуба.

На основе опыта обследования приводов драг типа 250-Д и 400-Д, отмечу, что типичная картина отказа - это не мгновенная поломка, а развитие микротрещин в галтелях зубьев из-за систематической работы в зоне перегрузки. Внешне агрегат может сохранять работоспособность в течение двух-трех недель, но в структуре металла уже идут необратимые изменения. При вскрытии такого дражного редуктора обнаруживается, что пятно контакта сместилось на 30-40 процентов от расчетного, что однозначно указывает на недостаточный момент.

Передаточное число дражного редуктора и его влияние на производительность черпаковой цепи

Передаточное число дражного редуктора определяет не только частоту вращения приводных звездочек, но и саму возможность эффективной отработки подводного забоя. Стандартные значения для тяжелых многочерпаковых драг лежат в диапазоне от 1:40 до 1:80, и за каждым из них стоит конкретная скорость движения ковшовой рамы. При увеличении передаточного числа мы выигрываем в моменте, но проигрываем в скорости - казалось бы, очевидный компромисс. Однако на практике снижение скорости ниже 18-20 черпаков в минуту приводит к тому, что драга перестает успевать вынимать разрыхленную породу, начинается обратное осыпание забоя, и коэффициент наполнения ковшей резко падает.

Выбор передаточного числа должен идти от обратного: сначала определяется оптимальная скорость черпаковой цепи для заданной категории пород, а затем подбирается или проектируется редуктор, обеспечивающий эту скорость с учетом передаточного отношения открытой зубчатой пары на верхнем барабане. Технически грамотный расчет передаточного числа дражного редуктора включает анализ тягового усилия цепи, окружного усилия на звездочке и момента инерции вращающихся масс, приведенного к валу электродвигателя.

Тепловой режим работы и смазка дражного редуктора

Одним из наименее очевидных, но критически важных параметров выступает термический класс изоляции обмоток двигателя и способность масляной ванны самого редуктора дражного рассеивать тепло. При непрерывной работе в летний период температура картера может достигать 85-90 градусов Цельсия. Если сорт масла подобран без учета климатического исполнения драги (а многие агрегаты работают в диапазоне от минус 45 до плюс 40 градусов), происходит термическая деструкция присадок уже через 200-300 моточасов. Это ведет к задирам на бронзовых венцах червячных колес и выходу из строя всей ступени.

Ключевая ошибка при выборе - это ориентация исключительно на паспортные значения мощности и момента без анализа теплового баланса. Мне неоднократно приходилось сталкиваться с ситуациями, когда редуктор, идеально подходящий по кинематической схеме, устанавливали на драгу без принудительного охлаждения или выносного теплообменника. Результат проявлялся через несколько месяцев: лаковые отложения на внутренних стенках корпуса и ускоренное старение уплотнений. Поэтому при заказе дражного редуктора для эксплуатации в жарком климате либо при повышенной интенсивности черпания я всегда рекомендую закладывать в техническое задание систему циркуляционной смазки с водяным охлаждением.

Конструктивные исполнения дражного редуктора для горно-металлургической отрасли

Конструктивные исполнения дражного редуктора различаются не только компоновкой валов, но и принципиальной схемой восприятия осевых и радиальных нагрузок. Для привода черпаковой цепи наиболее востребована компоновка с вертикальным расположением быстроходного вала и консольным выходным валом под открытую шестерню. Однако такое исполнение требует усиленного конического подшипникового узла, способного держать осевую силу от веса барабана с грунтом и динамические удары при прохождении валунов.

Существует три базовых варианта исполнения корпуса: литой чугунный, сварной стальной и комбинированный. Для дражных механизмов предпочтителен сварной корпус из низколегированной стали с последующим отжигом - он лучше гасит вибрации и не склонен к хрупкому разрушению при отрицательных температурах. Литые корпуса, хотя и дешевле в производстве, показывают меньшую живучесть при ударных нагрузках на драгах, работающих в условиях вечной мерзлоты.

Сравнение планетарной и цилиндро-конической схемы дражного редуктора

При выборе между планетарным и цилиндро-коническим дражным редуктором технический руководитель должен оценивать не столько закупочную цену, сколько совокупную стоимость владения на горизонте пяти лет. Планетарная схема дает выигрыш в массе и габаритах до 40 процентов при равном передаваемом моменте, но предъявляет значительно более высокие требования к чистоте масла и точности монтажа. Любой перекос при установке, и сателлиты начинают работать с неравномерным распределением нагрузки, что приводит к выкрашиванию беговых дорожек.

Критерий оценки	Планетарный дражный редуктор	Цилиндро-конический дражный редуктор
Масса при номинальном моменте 60 000 Н·м	от 4 200 кг	от 6 800 кг
Допустимый перекос валов при монтаже	не более 0,05 мм на 1 000 мм	до 0,15 мм на 1 000 мм
Ремонтопригодность в полевых условиях	требует замены модуля в сборе	допускает замену отдельных зубчатых пар
Совместимость с существующими рамами дражных приводов	требует переходной плиты	как правило, прямая установка
Межремонтный интервал при непрерывной работе в песках	18 000-20 000 моточасов	14 000-16 000 моточасов

Цилиндро-коническая схема, напротив, более терпима к условиям реальной эксплуатации. Ее главное преимущество для дражного флота - это возможность восстановительного ремонта силами ремонтно-механических мастерских прииска. Выпрессовать изношенный вал-шестерню, заменить подшипники, притереть пятно контакта - все эти операции могут быть выполнены без отправки агрегата на завод-изготовитель. Для планетарного дражного редуктора такой сценарий, к сожалению, труднодостижим.

Ремонтопригодность и взаимозаменяемость деталей дражного редуктора

В условиях удаленных месторождений взаимозаменяемость деталей дражного редуктора и его совместимость с ранее установленными приводами приобретают первостепенное значение. Когда драга стоит на реке, до ближайшего крупного города 400 километров зимника, а навигация закрыта, возможность использовать один резервный редуктор на несколько однотипных машин или быстро переставить узел с одной драги на другую способна спасти промывочный сезон. Именно поэтому при модернизации парка техники мы всегда настаиваем на унификации присоединительных размеров и посадочных мест.

Важный нюанс, который часто упускают при эксплуатации, - это необходимость ведения журнала затяжки фундаментных болтов. Дражный редуктор работает в условиях интенсивной низкочастотной вибрации, и даже анкерные соединения, затянутые динамометрическим ключом, через 500 моточасов требуют контрольной протяжки. Пренебрежение этой процедурой приводит к смещению всего агрегата относительно приводного вала верхнего барабана, а далее - к катастрофическому износу зубчатой муфты и повреждению консольного подшипника.

Стандарты изготовления зубчатых передач дражного редуктора

Изготовление зубчатых колес дражного редуктора должно выполняться по ГОСТ 21354-87, который регламентирует расчет на контактную выносливость и выносливость при изгибе. Однако сам по себе ссылка на стандарт мало о чем говорит инженеру. Важно, какой именно степенью точности ограничивается производитель. Для тихоходных ступеней дражных редукторов категорически недопустимо применение колес 9-й степени точности - только 7-я или 8-я, с обязательным контролем кинематической погрешности и пятна контакта. Иначе при окружной скорости свыше 3 метров в секунду генерируется запредельный акустический шум и возникает кромочный удар, разрушительный для цементованного слоя.

Требования к твердости активных поверхностей зубьев для тяжелонагруженных дражных редукторов формулируются однозначно: не ниже 56-62 HRC, с цементацией на глубину 1,-1,4 миллиметра в зависимости от модуля. Поверхностная закалка ТВЧ для данных узлов недостаточна - только объемное насыщение углеродом с последующей механической обработкой шлифованием позволяет получить эвольвенту с минимальным отклонением и высокой износостойкостью к абразивному загрязнению масла.

Требования к корпусным деталям по техническим условиям на дражный редуктор

Корпусные детали дражного редуктора подлежат ультразвуковому контролю и проверке на герметичность воздухом под давлением 0,15-,2 МПа. Отсутствие микротрещин в угловых переходах стенок принципиально важно, поскольку циклические нагрузки от черпаковой цепи провоцируют развитие усталостных трещин в концентраторах напряжений. Сварные швы должны быть выполнены с полным проваром и зачищены с радиусом перехода не менее 4 миллиметров - это требование из практики, а не из формальных нормативов, но оно многократно доказало свою актуальность при обследовании редукторов, отработавших более 40 тысяч часов.

Алгоритм выбора дражного редуктора под конкретные условия добычи

Приступая к закупке редуктора дражного для нового объекта или для замены изношенного агрегата, имеет смысл придерживаться проверенной последовательности действий, позволяющей исключить ошибки еще на этапе технического задания. Эта памятка сформулирована на основе анализа отказов и успешных внедрений приводов на драгах различных типоразмеров.

Шаг 1. Определите тяговое усилие на черпаковой цепи. Исходные данные - максимальная глубина черпания, объем ковша, категория породы по трудности разработки. От тягового усилия рассчитывается потребный момент на валу верхнего барабана, а уже от него - момент на выходном валу дражного редуктора с учетом КПД открытой передачи.

Шаг 2. Проанализируйте допустимый перегрузочный момент. Электродвигатель привода должен иметь перегрузочную способность не ниже 2,2-2,5 от номинала. Соответственно, и дражный редуктор обязан кратковременно выдерживать этот момент без пластической деформации зубьев. Проверьте по паспорту значение аварийного момента - оно должно быть минимум в 2,8-3, раза выше номинального.

Шаг 3. Сопоставьте климатическое исполнение редуктора с реальными условиями. Для севера это УХЛ1 или ХЛ1, для умеренной зоны - У1. Отличие состоит не только в марке стали, но и в типе уплотнений: при минус 50 градусах манжеты из обычной резины дубеют и теряют герметичность, поэтому необходимо армирование фторопластовыми кромками.

Шаг 4. Убедитесь в возможности обслуживания без демонтажа. Наличие смотровых люков для визуального осмотра состояния зубчатых пар и возможность отбора проб масла без остановки драги - это не опции, а обязательные элементы конструкции. Если редуктор спроектирован без них, межремонтное обслуживание будет сопряжено с неоправданными трудозатратами.

Шаг 5. Запросите у производителя карту смазки с указанием сортов масла для разных сезонов. Универсального масла для всех регионов не существует. Зимнее масло должно сохранять прокачиваемость при температурах пуска, а летнее - обеспечивать смазывающую пленку достаточной толщины при перегреве. Это разные продукты с разным индексом вязкости.

Типовые модификации и параметры дражного редуктора

Ниже приведены обобщенные характеристики наиболее востребованных в горно-металлургической отрасли типоразмеров дражных редукторов0, которые закрывают потребности драг с объемом ковша от 50 до 600 литров. Данные взяты по реальной номенклатуре, актуальной для обогатительных фабрик и драг Российской Федерации.

Типоразмер дражного редуктора	Номинальный крутящий момент на тихоходном валу, Н·м	Передаточное число	Максимальная радиальная нагрузка на выходном валу, кН	Ориентировочная масса, кг
РД-50	25 000	45	180	3 200
РД-150	58 000	63	320	5 850
РД-250	95 000	71	480	8 600
РД-400	160 000	80	620	12 400

Приведенные значения являются усредненными для классической цилиндро-конической компоновки с горизонтальным разъемом корпуса. В зависимости от климатического исполнения и требований к системе смазки масса может варьироваться в пределах 5-7 процентов, однако базовые габаритные размеры и присоединительные поверхности обычно сохраняются неизменными в рамках одного типоразмера, что обеспечивает взаимозаменяемость при модернизации дражного парка.

Ключевые критерии выбора дражного редуктора для вашего бизнеса

Подводя итог техническому обзору, следует подчеркнуть: дражный редуктор приобретается не как отдельная единица складского хранения, а как элемент, от которого зависит выполнение плана по драгоценным металлам. Поэтому наша компания не ограничивается отгрузкой оборудования по заявке. Мы предлагаем профессиональный подбор типоразмера под конкретную модель драги и категорию разрабатываемых грунтов, организуем доставку до труднодоступных участков - включая перевалку через порты и зимники по всей территории России и ближнего зарубежья. Для постоянных клиентов предусмотрены индивидуальные условия оплаты с возможностью отсрочки платежа, а также ответственное хранение зарезервированной единицы на нашем складе до момента востребования заказчиком. Каждый поставленный дражный редуктор сопровождается гарантийной поддержкой с выездом специалиста для контроля монтажа и первого пуска, что минимизирует риски эксплуатации и позволяет вашему техническому персоналу сосредоточиться на основном производстве.
